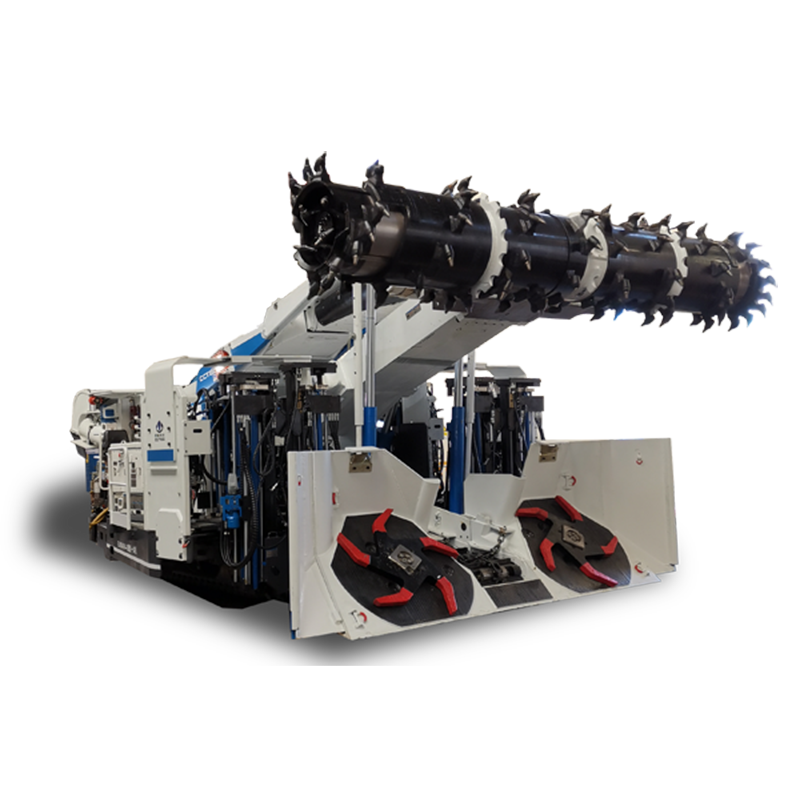

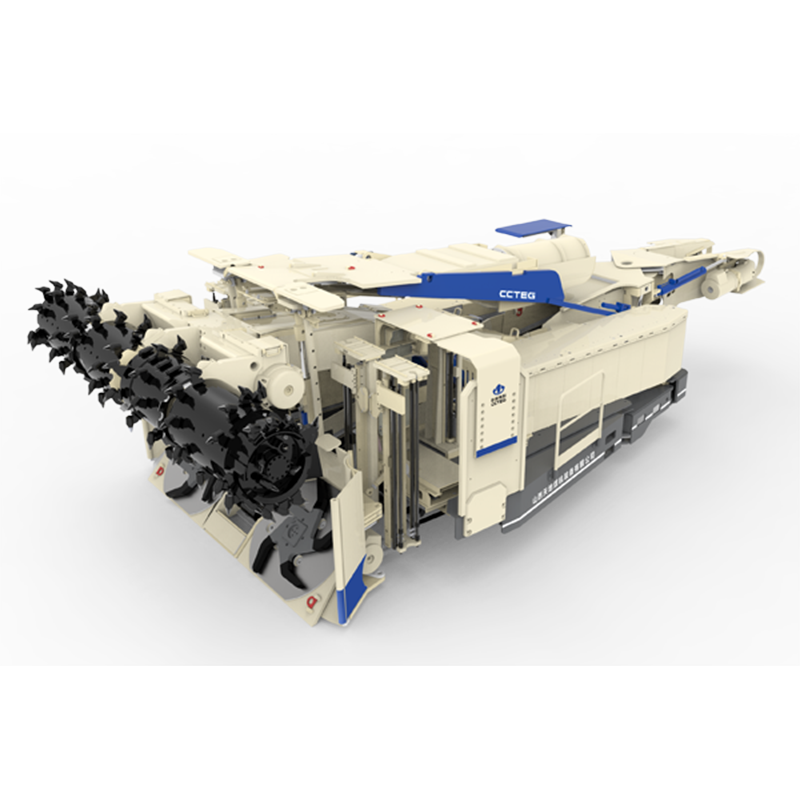

JM340/4-2 Анкерно-копательная машина

Краткое описание:

Интегрированная машина для копания и анкеровки EJM340/4-2 - это новый интегрированный агрегат для копания и анкеровки, предназначенный для повышения скорости копания проезжей части и решения проблемы диспропорции добычи и копания в угольных шахтах. Агрегат объединяет резку, погрузку, транспортировку, перемещение, анкеровку, распыление и удаление пыли, он может синхронно выполнять операции копания и поддержки, а режущий барабан во всю ширину формируется в проезжей части за один раз. Он может быть оснащен челноками и резервным оборудованием для быстрой выемки, чтобы обеспечить эффективную работу по быстрой выемке и транспортировке якорей в угольной шахте.

Машина для выемки якорей EJM340/4-2 имеет инновационные разработки: выдвижной режущий барабан на всю ширину и с высокой эффективностью, высоконадежный редуктор для тяжелых условий работы, гусеничную систему передвижения с преобразованием частоты переменного тока киловольтного класса, высокоэффективный верхний якорь (якорный трос) и боковые опоры в полном сечении, а также высокоэффективную систему пылеудаления на борту, которая отличается высокой эффективностью резки, хорошей устойчивостью корпуса машины, высокой эффективностью защиты якоря и сильной ходовой способностью. Кроме того, особое внимание уделяется разработке самоадаптивной технологии резки и технологии дистанционного мониторинга рабочего состояния, что значительно повышает степень интеллектуальности и надежности оборудования, а также достигает цели сокращения персонала и повышения эффективности.

Ключевые особенности:

Инновационная конструкция двухколонной ходовой части с низким сопротивлением скольжению обеспечивает параллельное выполнение операций резки и анкеровки;

С функцией автоматической резки он может автоматически завершить весь процесс резки, например, поднять нож, выдолбить паз и отрезать;

Дорожное полотно формируется за один проход с помощью выдвижного поперечного барабана для резки по всей ширине;

Самостоятельно разработанный двухприводный высокоскоростной сливающийся редуктор отсечки, мощность отсечки до 340 кВт, всесторонне превосходит аналогичные продукты на рынке;

В гусеничном движении используется технология управления скоростью с частотным преобразованием переменного тока и большим пусковым моментом, что эффективно решает проблему "лежания" традиционной анкерно-копательной машины в условиях плохого состояния опорной плиты;

Небольшое расстояние до рабочего пространства, возможность адаптации к плохим условиям крыши;

Благодаря использованию масляного цилиндра для толкания режущего механизма, корпус машины остается неподвижным во время резки, что уменьшает мобилизацию оборудования и повреждение гусениц о нижнюю плиту;

На борту 4 верхние/2 бандажные анкерные машины, 6 анкерных машин могут работать одновременно.。

Область применения:

Толщина угольного пласта 2800～3800 мм

Уголь с однонаправленной прочностью на сжатие ≤40МПа

Рабочий наклон ≤±16°

Технические параметры:

Д×Ш×Г (мм): 11640×(4600～5500)×2600 (разная ширина резки, разная ширина корпуса)

Общий вес (т): 103

Диапазон высоты (мм): 2800-3800 (максимальная высота с электронным ограничением)

Общая установленная мощность (кВт): 742

Адаптируемый наклон (°): ±16

Производительность (т/мин): 25

Экономичная твердость угольной породы для резки (МПа): ≤40

Удельное давление на грунт (МПа): 0,27 (для твердого грунта или мягкого грунта с использованием шпал)

Дорожный просвет (мм): 270

Глубина залегания ролика на дно (мм): 180

Бортовые установки для бурения якорей: 4 верхних якоря, 2 якоря для банды

Скорость перемещения (м/мин): 0-13
